El Screen Set Spirit of Maker 5 Ejes en Español
para máquinas con cambiador automático de herramientas (ATC)
Incluye ahora las macros de palpado 3D
(versión con ATC disponible como suplemento)
El Screen Set Spirit of Maker 5 Ejes en Español
para máquinas con cambiador automático de herramientas (ATC)
Incluye ahora las macros de palpado 3D
(versión con ATC disponible como suplemento)
Al comprar la licencia, recibirá el instalador de la última versión de Mach3 (para usar con su licencia)
y la traducción completa al español del programa.
Si también se destina a una de nuestras fresadoras, recibirá la configuración específica de su máquina.
Además, podemos personalizar sus pantallas, crear rutinarias, macros M, botones de función y scripts
para adaptar Mach3 a las necesidades exactas de su máquina CNC o fresadora CNC.
(Servicio bajo presupuesto)
📺 Canal YouTube: Spirit of Maker Formación CNC

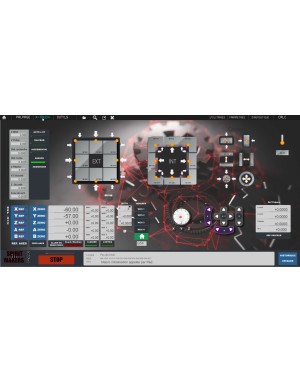

Este “Skin” para Mach3, desarrollado por nuestro equipo, elimina numerosos errores del Mach3 original
y ofrece una interfaz muy intuitiva y moderna.
Screenset Mach3 Spirit of Maker 3-5 Ejes Estándar + actualizaciones durante 2 años
Macros específicas para colocar en la carpeta “macro”
Archivos bitmap
Manual PDF con explicación de instalación
Video MP4 mostrando la instalación paso a paso en un PC
Este conjunto de pantallas es la referencia para usar una CNC con cambiador automático de herramientas (ATC) bajo Mach3.
Diseñado para un router CNC con husillo ATC de alta velocidad y portaherramientas ISO20 / ISO30.
Posibilidad de asignar hasta 98 herramientas a cualquier posición del rack (sin limitación 1-10).
Cada herramienta se mide una sola vez al insertarla, y el valor se guarda.
El proceso de cambio de herramienta tarda entre 20 y 30 segundos según la máquina.
Las herramientas #100 a #255 se gestionan de forma manual, midiendo antes de cada mecanizado.
En el mismo programa se pueden usar 9 herramientas automáticas y hasta 155 manuales
(mediante un botón que libera el portafresa).
Control de rotura de herramienta: marque una casilla por herramienta para activar la verificación.
Si se detecta diferencia de longitud, la máquina se detiene, solicita el cambio de fresa
y vuelve a medir antes de reanudar el ciclo.

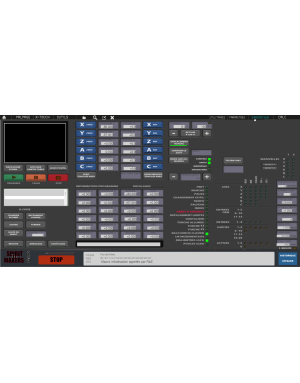

Gestión de 3 salidas programables: por ejemplo, un tornillo de banco, una bomba de lubricante
y un soplador de aire.
Apertura/cierre del husillo mediante OUTPUT3.
La función ATC está completamente gestionada y no requiere necesariamente sensores de “husillo abierto/cerrado”.

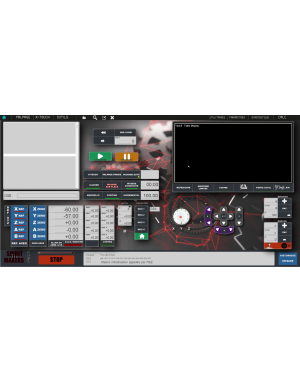

Todas las funciones esenciales están disponibles:
Medición de altura de herramienta, desplazamiento de ejes, apertura de archivo Gcode, ejecución, etc.

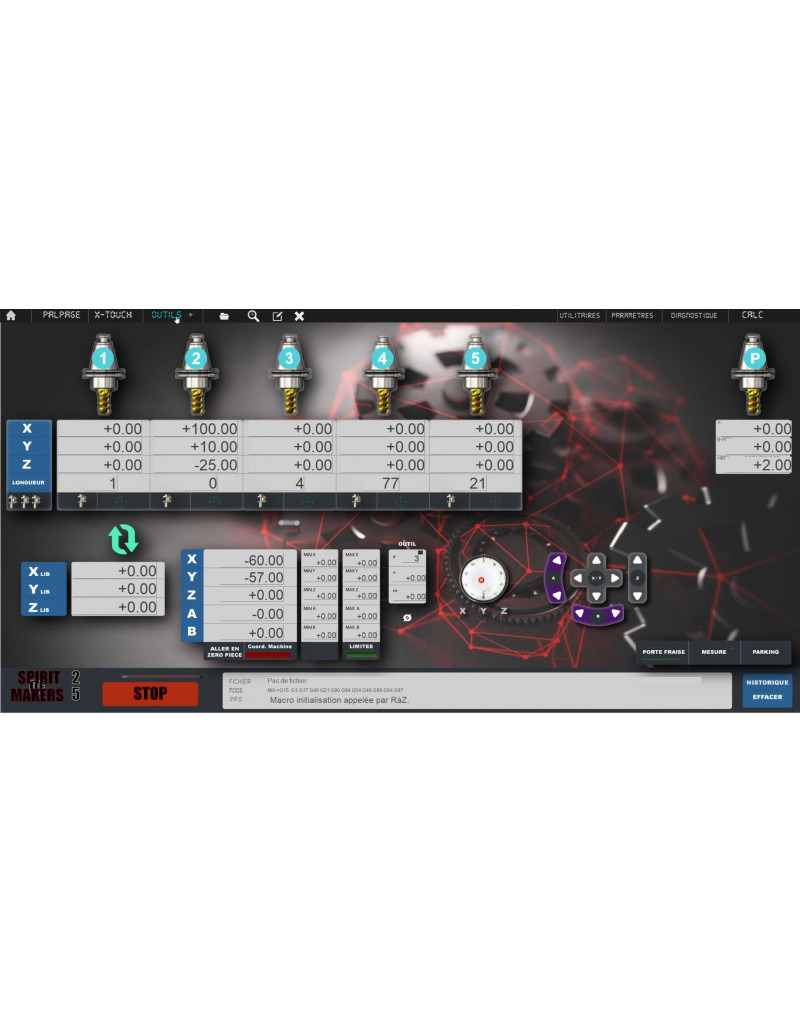

Permite definir las posiciones de cada portaherramientas y sus coordenadas Xlib, Ylib, Zlib
para liberar o recoger la fresa (ya sea rack superior o pinzas laterales).
Para un cambiador rotativo, contacte con nosotros.
Definición del palpador fijo.
Si su palpador es móvil, puede medir directamente sobre la pieza con la función “Medir en la pieza”.
La medición tiene en cuenta el espesor del palpador y establece el cero Z sobre la superficie.
Esta función se usa menos hoy en día, ya que la medición de herramientas automáticas gestiona los offsets
de forma segura (WCS, G54, G55, etc.).
La calibración mide el husillo sin herramienta (T0) para calcular la longitud de las demás.
⚠️ Nunca use T0 en sus programas de mecanizado.
Permite buscar el origen de la pieza, medir alturas, etc.
Las macros suministradas están diseñadas para nuestros sensores 3D y controladores.
En caso de no funcionamiento, deberá contactar con el proveedor de su palpador o
solicitarnos un presupuesto para adaptar las macros a su equipo.

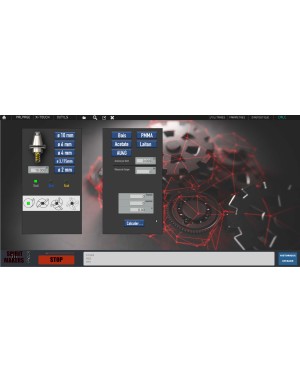

Calculadora de velocidades de corte y avance.
¿Desea trabajar Mach3 100 % en español con ATC funcional, macros 3D y soporte personalizado?
👉 Spirit of Maker ATC para Mach3 es la solución más completa para su taller CNC.
